Vous cherchez un schéma clair pour brancher votre chauffe-eau électrique ?
Découvrez ici les différents schémas électriques possibles (avec ou sans contacteur jour/nuit), expliqués simplement et conformes à la norme NF C 15-100.
Que vous soyez en rénovation ou en construction neuve, suivez nos indications pour comprendre le rôle de chaque disjoncteur, du contacteur HP/HC et des câbles indispensables à votre installation.
Le chauffe-eau électrique, aussi appelé cumulus, est un appareil incontournable pour le confort de la maison. Si vous débutez, consultez aussi notre page dédiée aux schémas électriques pour mieux comprendre l’ensemble des branchements possibles.
Mais pour qu’il fonctionne correctement et en toute sécurité, il doit être raccordé selon un schéma électrique précis.
Dans cet article, nous allons passer en revue les principaux schémas utilisés, du branchement simple au montage avec contacteur jour/nuit, afin que vous puissiez visualiser clairement comment est alimenté et protégé votre ballon d’eau chaude.

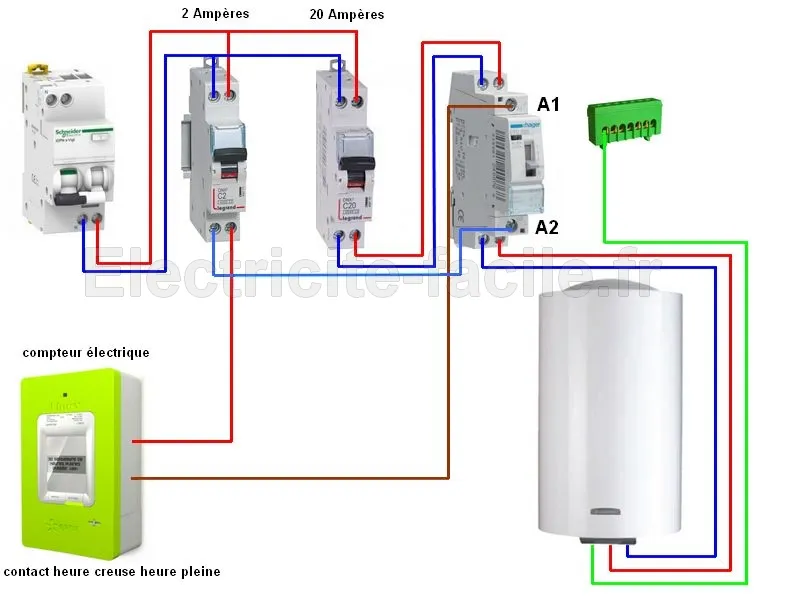

Schéma chauffe-eau électrique avec contacteur jour/nuit
Le schéma le plus utilisé en France pour raccorder un chauffe-eau électrique est celui avec contacteur jour/nuit.
Ce dispositif, relié au compteur via les bornes C1 et C2, permet d’alimenter automatiquement le ballon d’eau chaude pendant les heures creuses.
Résultat : une consommation mieux maîtrisée et une facture réduite.
👉 Les éléments principaux du schéma sont :
- Un disjoncteur 20 A : il protège le circuit de puissance qui alimente le chauffe-eau.
- Un disjoncteur 2 A : il protège le circuit de commande (bobine du contacteur).
- Un contacteur jour/nuit : il bascule entre les modes “Auto”, “I” (forcé) et “0” (arrêt).
- Un interrupteur différentiel 30 mA : il protège les personnes contre les fuites de courant.
- Le câblage en 2,5 mm² : rouge (phase), bleu (neutre) et vert/jaune (terre).
📌 Dans ce montage, le compteur envoie une impulsion au contacteur via les bornes C1 et C2, déclenchant le chauffage de l’eau uniquement pendant les heures creuses.
🔧 Et si je n’ai pas de contacteur jour/nuit ?
Pas de problème : il suffit d’enlever trois éléments du schéma :
- Le disjoncteur 2 A,
- Le câblage entre C1/C2 du compteur,
- Le contacteur jour/nuit.
👉 Vous obtenez alors un schéma simplifié : le chauffe-eau est branché directement sur le disjoncteur 20 A et fonctionne en continu (vous pouvez l’allumer ou l’éteindre manuellement si besoin).
⚡ Comme ça on couvre les deux cas :
- Avec HP/HC = le montage complet.
- Sans HP/HC = la version simplifiée issue du même schéma.
Schéma de câblage détaillé du chauffe-eau électrique
Pour bien comprendre, voici les principales étapes de câblage :
🔹 1. Alimentation du tableau
- En sortie de l’interrupteur différentiel 30 mA, on alimente :
- le disjoncteur 20 A (circuit puissance du ballon),
- le disjoncteur 2 A (circuit commande du contacteur jour/nuit).
- Cette organisation permet de protéger séparément la commande et la puissance, comme l’impose la norme NF C 15-100.
🔹 2. Le disjoncteur 2 A et la bobine du contacteur
- Le fil rouge (phase) sort du disjoncteur 2 A et va sur la borne A1 du contacteur.
- Le fil bleu (neutre) part du disjoncteur 2 A (borne N) et rejoint la borne A2 du contacteur.
- Résultat : la bobine du contacteur est protégée et prête à recevoir l’ordre HP/HC.
🔹 3. Le contact EDF (bornes C1 / C2)
- Les bornes C1 et C2 du compteur électrique envoient l’impulsion “heures creuses”.
- Ce signal est raccordé au circuit de commande du contacteur, ce qui déclenche automatiquement le chauffe-eau aux bonnes heures.
🔹 4. Le disjoncteur 20 A et le contacteur jour/nuit
- En sortie du disjoncteur 20 A :
- le fil rouge (phase) va sur l’entrée de puissance du contacteur,
- le fil bleu (neutre) va également sur l’entrée du contacteur.
- En sortie du contacteur :
- les fils rouge, bleu et jaune/vert (terre) vont directement vers le chauffe-eau.
🔹 5. Le raccordement du chauffe-eau
- Phase rouge → résistance du ballon.
- Neutre bleu → résistance du ballon.
- Terre vert/jaune → borne de terre du ballon (obligatoire).
📌 À ce stade, le chauffe-eau est prêt :
- En mode “Auto” → il ne chauffe qu’aux heures creuses.
- En mode “I” → marche forcée, il chauffe immédiatement.
- En mode “0” → il est à l’arrêt complet.
👉 Et si vous n’avez pas de contacteur jour/nuit, il suffit de supprimer le disjoncteur 2 A, le câblage C1/C2 et le contacteur : le chauffe-eau est alors branché en direct sur le disjoncteur 20 A.
Les erreurs à éviter lors du branchement d’un chauffe-eau électrique
Même avec un schéma clair, certaines erreurs reviennent souvent lors du câblage d’un ballon d’eau chaude. Elles peuvent entraîner des dysfonctionnements, voire des risques électriques. Voici les plus fréquentes :
❌ Utiliser une mauvaise section de câble
- Le chauffe-eau doit être alimenté en 2,5 mm² minimum (phase, neutre et terre).
- Un câble trop fin risque de chauffer et de provoquer un incendie.
❌ Oublier la protection différentielle
- Le chauffe-eau doit impérativement être protégé par un interrupteur différentiel 30 mA type AC ou A.
- Sans cette protection, un défaut d’isolement peut devenir dangereux pour les occupants.
❌ Mélanger plusieurs circuits sur le même disjoncteur
- Le chauffe-eau doit avoir son propre disjoncteur 20 A dédié.
- Ne jamais le raccorder avec une prise ou un autre appareil électroménager.
❌ Mauvais raccordement des fils
- Les fils doivent être correctement insérés et fermement serrés dans les borniers.
- Un câble mal serré provoque des échauffements et des coupures aléatoires.
❌ Mauvais réglage du thermostat
- Régler le thermostat trop haut (ex. 70–80 °C) entraîne une consommation excessive et un risque de brûlures.
- 55–60 °C suffit largement pour le confort et pour éviter la prolifération de bactéries (légionelles).
⚡ En résumé : respectez la norme NF C 15-100, utilisez les bons câbles, un différentiel adapté, et soignez vos raccordements. Votre chauffe-eau fonctionnera efficacement et sans danger.
👉Ne jamais raccorder un chauffe-eau sur le même circuit qu’une prise ou un éclairage. Pour ces usages, il existe des circuits spécifiques comme le schéma simple allumage qui doit être réalisé séparément.
Piloter intelligemment votre chauffe-eau : domotique et économies d’énergie
Le contacteur jour/nuit reste la solution la plus répandue pour automatiser le chauffe-eau pendant les heures creuses. Mais il existe aujourd’hui des moyens plus intelligents et flexibles pour gérer la production d’eau chaude, réduire la facture et s’adapter à vos besoins réels.
🔹 Les trois modes classiques du contacteur
- Auto : le chauffe-eau fonctionne uniquement pendant les heures creuses (mode recommandé).
- I (marche forcée) : le ballon chauffe immédiatement, utile en cas de forte consommation exceptionnelle.
- 0 (arrêt) : le chauffe-eau est coupé totalement.
Ces modes simples permettent déjà une première optimisation de votre consommation.
🔹 Intégrer le chauffe-eau à la domotique
Avec les solutions actuelles, il est possible d’aller plus loin en reliant le chauffe-eau à un système domotique :
- Prises connectées haute puissance ou modules contacteurs intelligents permettent de déclencher la chauffe à distance via une application mobile.
- Certains systèmes sont compatibles avec les assistants vocaux (Google Home, Alexa) ou les box domotiques (Jeedom, Home Assistant).
- Vous pouvez ainsi programmer des plages personnalisées ou piloter le ballon en fonction de la production d’énergie solaire.
🔹 Un vrai levier d’économies d’énergie
- En pilotant intelligemment votre chauffe-eau, vous évitez les cycles inutiles et adaptez la chauffe à vos habitudes.
- Couplé à une installation photovoltaïque, le ballon peut servir de “stockage thermique” en utilisant directement l’énergie solaire gratuite.
- Résultat : une facture réduite et une installation qui gagne en confort.
⚡ En résumé : au-delà du schéma électrique classique, le pilotage intelligent via la domotique transforme le chauffe-eau en un équipement flexible et économique.
De la même façon qu’un schéma va-et-vient permet de commander un point lumineux depuis plusieurs endroits, la domotique offre la possibilité de contrôler le ballon d’eau chaude depuis une application ou un assistant vocal.
FAQ – Schéma chauffe-eau électrique
Quel disjoncteur pour un chauffe-eau électrique ?
La norme NF C 15-100 impose un disjoncteur divisionnaire de 20 A protégé en amont par un interrupteur différentiel 30 mA. Le circuit doit être dédié uniquement au ballon d’eau chaude, avec une section de câble en 2,5 mm² minimum.
Quelle section de câble pour raccorder un ballon d’eau chaude ?
La section réglementaire est de 2,5 mm² en cuivre pour phase (rouge), neutre (bleu) et terre (vert/jaune). Une section inférieure peut provoquer un échauffement et est interdite par la norme.
Peut-on brancher un chauffe-eau sur une prise électrique ?
Non. Le chauffe-eau doit avoir son propre circuit protégé par un disjoncteur 20 A et ne peut pas être raccordé sur une prise domestique classique. Cela présenterait un risque électrique important et ne serait pas conforme aux normes.
Comment fonctionne le contacteur jour/nuit d’un chauffe-eau ?
Le contacteur reçoit une impulsion du compteur EDF via les bornes C1 et C2 pour enclencher automatiquement le ballon pendant les heures creuses. Il propose trois modes : Auto (heures creuses uniquement), I (marche forcée), 0 (arrêt complet).
Comment brancher un chauffe-eau sans contacteur jour/nuit ?
Il suffit d’installer uniquement un disjoncteur 20 A dédié au ballon et de raccorder directement phase, neutre et terre au chauffe-eau. Le disjoncteur 2 A, les bornes C1/C2 du compteur et le contacteur jour/nuit ne sont pas utilisés. Le chauffe-eau fonctionnera alors en continu.
