Comment brancher un interrupteur simple allumage et réussir votre câblage en respectant la norme NFC 15-100. Ce type de branchement est l’un des plus accessibles en électricité domestique. Que votre installation se fasse dans une boîte d’encastrement ou en apparent, il est essentiel de comprendre le schéma de raccordement, les sections de fils, les couleurs normalisées, et d’appliquer les règles de sécurité.
Sur cette page, vous allez tout savoir sur l’installation du circuit de simple allumage, la réglementation, les matériaux à utiliser, le raccordement d’un ou plusieurs points lumineux, et une alternative moderne sans fil.
Branchement interrupteur simple allumage : que dit la norme ?
Selon la norme NFC 15-100 :
- Un disjoncteur de 16A peut protéger jusqu’à 8 points lumineux.
- La section de fil à utiliser pour un circuit d’éclairage est de 1,5 mm².
- Le neutre doit être de couleur bleu, la terre en vert/jaune (obligatoire).
- L’interrupteur doit être installé entre 90 cm et 130 cm du sol.
❌ Attention : un point lumineux = une lampe, et non pas un interrupteur. C’est une erreur fréquente à éviter lors du comptage des circuits.
Comment faire le branchement de l’interrupteur ?
Un interrupteur simple comporte :
- Une borne L (phase, en rouge),
- Une borne 1 (retour lampe, noir ou violet).
Dans un simple allumage, seule une sortie (borne 1) est utile. Branchez la phase sur L et le retour lampe sur 1.

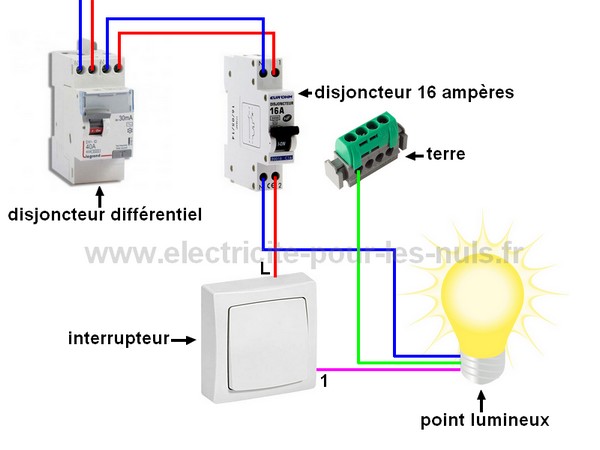

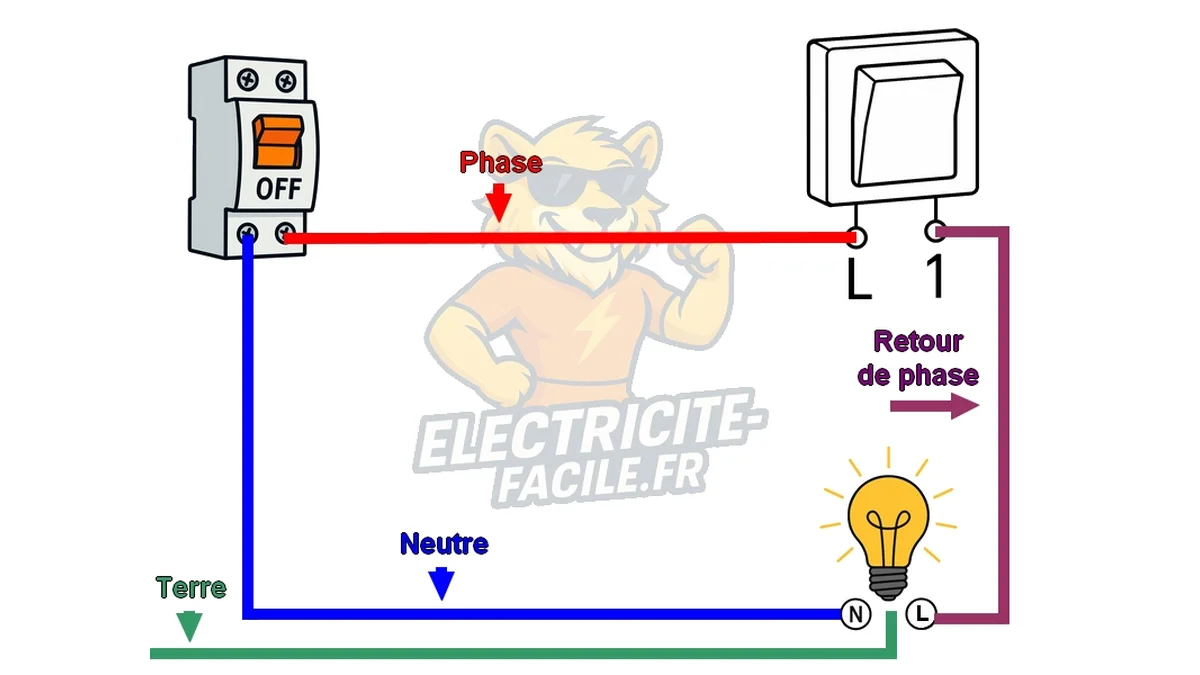

Le schéma électrique du simple allumage : câblage classique
Pour réaliser ce montage, vous avez besoin :
- D’un disjoncteur 16A,
- De fils 1,5 mm² (rouge pour la phase, bleu pour le neutre, noir/violet pour le retour, vert/jaune pour la terre),
- D’une boîte de dérivation (interdiction de wago/domino dans l’interrupteur),
- D’un interrupteur simple et d’un luminaire.
Respectez les couleurs réglementaires :
- Bleu pour le neutre
- Vert/jaune pour la terre
- Rouge pour la phase

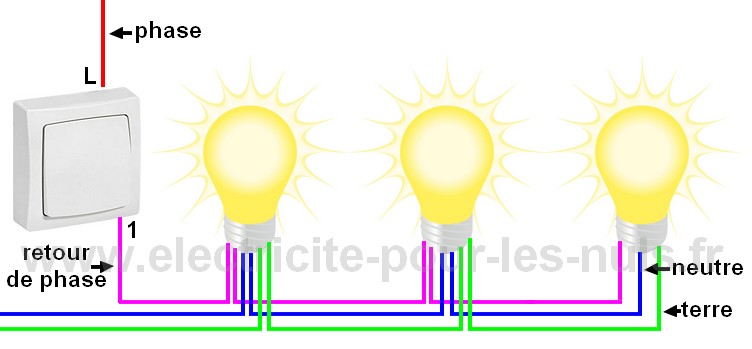

Installation de plusieurs points lumineux sur un même simple allumage
Vous pouvez raccorder plusieurs points lumineux à un seul interrupteur en les connectant en parallèle. Ne pas les brancher en série sous peine de perte de tension.
Le retour de phase du luminaire 1 alimente le luminaire 2, et ainsi de suite. Utilisez une boîte de dérivation pour vos jonctions.
👉 Découvrez le guide complet ici : [Comment brancher plusieurs points lumineux (en construction)]
Variante moderne : simple allumage sans fil
Aujourd’hui, il est possible de réaliser un simple allumage sans tirer de fil, grâce aux interrupteurs sans fil (radio ou sans pile, type EnOcean).
Cette solution :
- Ne nécessite aucune saignée,
- Fonctionne avec un module récepteur près de la lampe,
- Permet une installation rapide, idéale en rénovation.
C’est une alternative moderne et fiable au schéma classique, tout en respectant les normes de sécurité.
Cette technologie ne remplace pas les installations classiques, mais elle offre une souplesse de pose très appréciée, notamment dans les logements déjà finis.
Elle convient aussi bien aux logements neufs qu’à la rénovation, et permet de positionner un point de commande exactement là où vous le souhaitez, sans contrainte de câblage.
Conseils sur le choix de vos luminaires
Privilégiez les ampoules LED : elles offrent aujourd’hui le meilleur compromis entre performance, économie et longévité.
Elles consomment très peu d’énergie. Par exemple, une LED de seulement 4 watts peut produire autant de lumière qu’une ancienne ampoule incandescente de 40 watts. Ce simple changement peut vous faire économiser jusqu’à 90 % sur votre consommation d’éclairage.
La durée de vie est également un atout majeur. En moyenne, une LED fonctionne entre 15 000 et 50 000 heures, ce qui en fait une solution durable, fiable et bien plus rentable que les ampoules halogènes ou fluocompactes.
Autre avantage : leur compatibilité. Les ampoules LED fonctionnent aussi bien sur les circuits classiques (simple allumage, va-et-vient) que sur des installations plus modernes comme les variateurs compatibles ou les détecteurs de présence.
Enfin, les LED sont disponibles dans de nombreux formats (spots, globes, filaments apparents, etc.) et offrent différentes teintes de lumière (blanc chaud, neutre ou froid), ce qui vous permet d’adapter votre ambiance à chaque pièce de la maison.
En conclusion
Vous savez maintenant comment réaliser un circuit de simple allumage selon les normes, comment raccorder un ou plusieurs points lumineux, et comment adopter une solution sans fil moderne. Respectez toujours les consignes de sécurité et coupez le courant avant toute intervention.
En cas de doute, consultez un professionnel.
✅ FAQ – Tout savoir sur le schéma simple allumage
Qu’est-ce qu’un schéma simple allumage ?
C’est le circuit de base en électricité : un seul interrupteur commande une ou plusieurs lampes. C’est le branchement le plus utilisé dans les habitations.
De quoi ai-je besoin pour l’installer ?
Un interrupteur simple, du fil électrique (1,5 mm²), une lampe, un disjoncteur 16A.
👉 Une boîte de dérivation peut être utile si tu raccordes plusieurs lampes, mais n’est pas toujours nécessaire selon ton installation.
Comment se fait le câblage ?
La phase va sur la borne L de l’interrupteur. Le retour lampe va sur la borne 1. Le neutre va directement au luminaire. Le tout doit être raccordé proprement.
Peut-on brancher plusieurs lampes ?
Oui, il suffit de raccorder les points lumineux en parallèle sur le même retour lampe.
⚠️ Ne les branchez jamais en série, sinon l’intensité lumineuse baisse fortement et le fonctionnement devient inadapté pour l’éclairage domestique.
🔧 Voir notre guide complet : Comment brancher plusieurs points lumineux
Que dit la norme NFC 15-100 ?
Elle impose un fil de 1,5 mm² pour l’éclairage, un disjoncteur 16A pour 8 points lumineux max, et une hauteur d’installation de l’interrupteur entre 0,90 et 1,30 m.
Existe-t-il une version sans fil ?
Oui, certaines solutions permettent un allumage sans câblage, via interrupteur sans fil et module radio. Pratique en rénovation ou en zone difficile d’accès.
Quelle différence avec un va-et-vient ?
Le simple allumage ne fonctionne que depuis un seul point de commande. Le va-et-vient permet l’allumage depuis deux endroits (ex : deux extrémités d’un couloir).
